八芯網線水晶頭接法順序（圖示8芯網線的正確接法）

河豚俠 ? 生活百科 ? 2022-05-11 01:13:54 ?

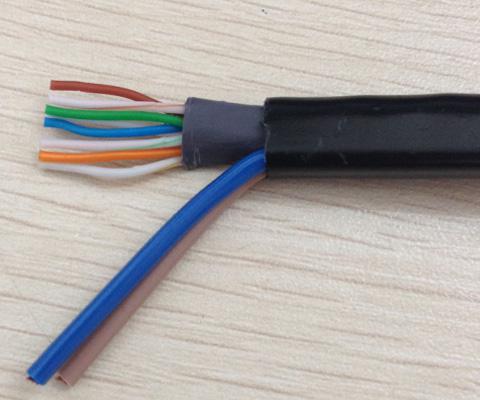

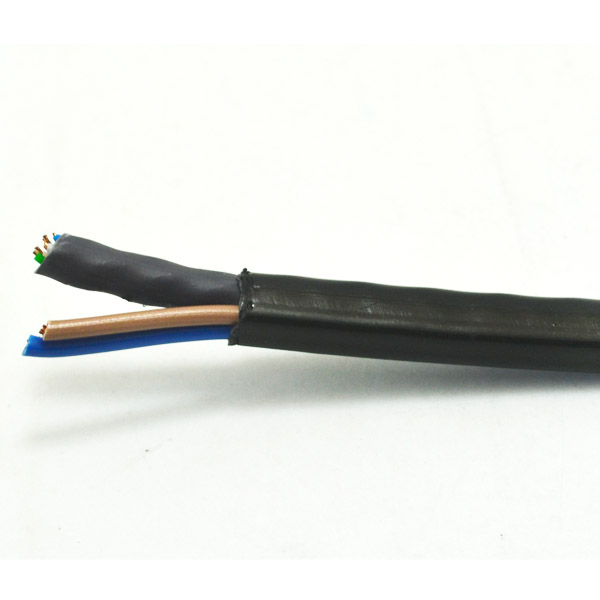

8芯網線加電源一體線被用在監控系統上，

主要是將網線和電源線合二為一，主要是方便布線。



8芯加電源網線怎么正確接入水晶頭



其中將網線和電源線分隔可以有效減少強電對網線信號的干擾。

有效的減低自身干擾，避免串聯和外界帶來的干擾。



8芯加電源網線怎么正確接入水晶頭



那么8芯網線加電源一體線，網線的接法是怎么樣的呢?

其實8芯網線加電源一體線和8芯網線的接法是一樣的。

大家都知道，水晶頭里面有8個糟，網線的線序標準是TIA/EIA568B 和 TIA/EIA 568A。

568B標準：1.橙白，2.橙，3.綠白，4.藍，5.藍白，6.綠，7.棕白，8.棕

568A標準：1.綠白，2.綠，3.橙白，4.藍，5.藍白，6.橙，7.棕白，8.棕

水晶頭銅片，凹槽面向上，從左到右按線序排列整齊

一般都用568B的標準連接網線水晶頭



8芯加電源網線怎么正確接入水晶頭

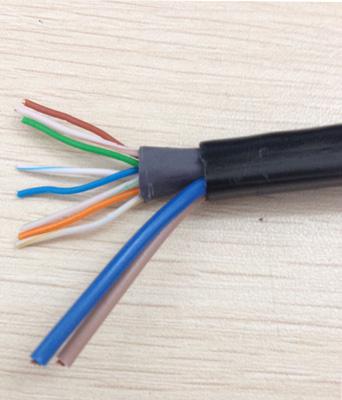

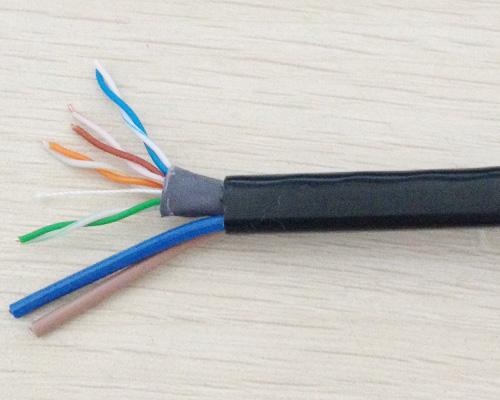

將網線剝開，按12345678的順序將網線排列好，剪齊



8芯加電源網線怎么正確接入水晶頭
8芯加電源網線怎么正確接入水晶頭

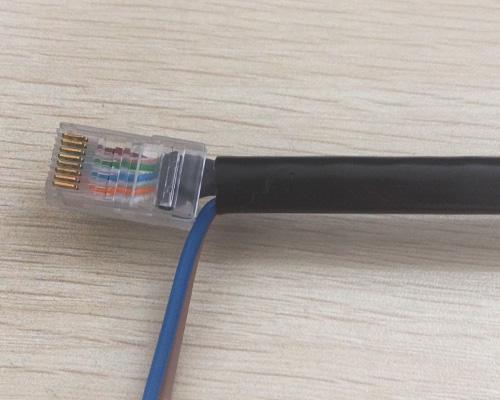

按順序插入水晶頭，然后用網線鉗壓緊



8芯加電源網線怎么正確接入水晶頭
