一、帶外管理

網絡的管理控制信息與用戶網絡的承載業務信息在不同的邏輯信道傳送，也就是設備提供專門用于管理的寬帶

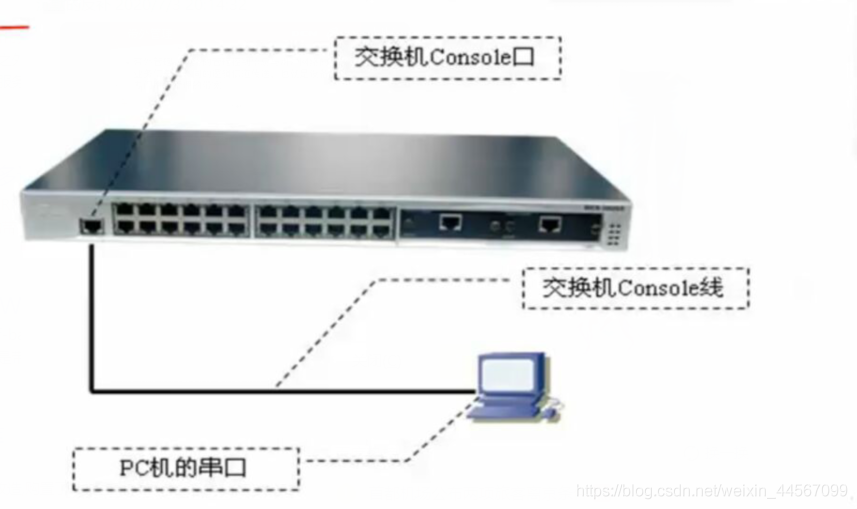

console口：專門用來管理的，并不傳輸數據，接入一根console線，是一個扁平電纜，另外一端是一個串行接口，用來接入電腦或筆記本上，近端管理時我們會使用console線進行近端管理，設備要做密碼恢復時，時必須要進行近端管理的，只有通過console空才能進行密碼恢復。

以太網口：以太網口用來傳輸數據

管理信息和數據傳輸是隔離的，所以我們稱之為帶外管理

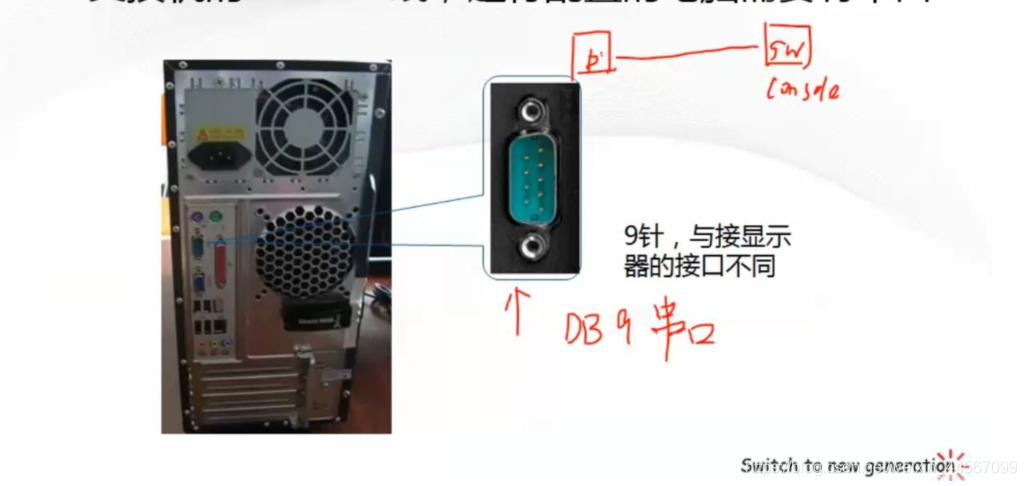

初次配置：通過console口進行配置，需要準備好交換機的console線，進行配置的電腦需要有串口





二、帶內管理

是指網絡的管理控制信息與用戶網絡的承載業務信息通過同一個邏輯信道傳送，簡而言之，就是占用業務寬帶。

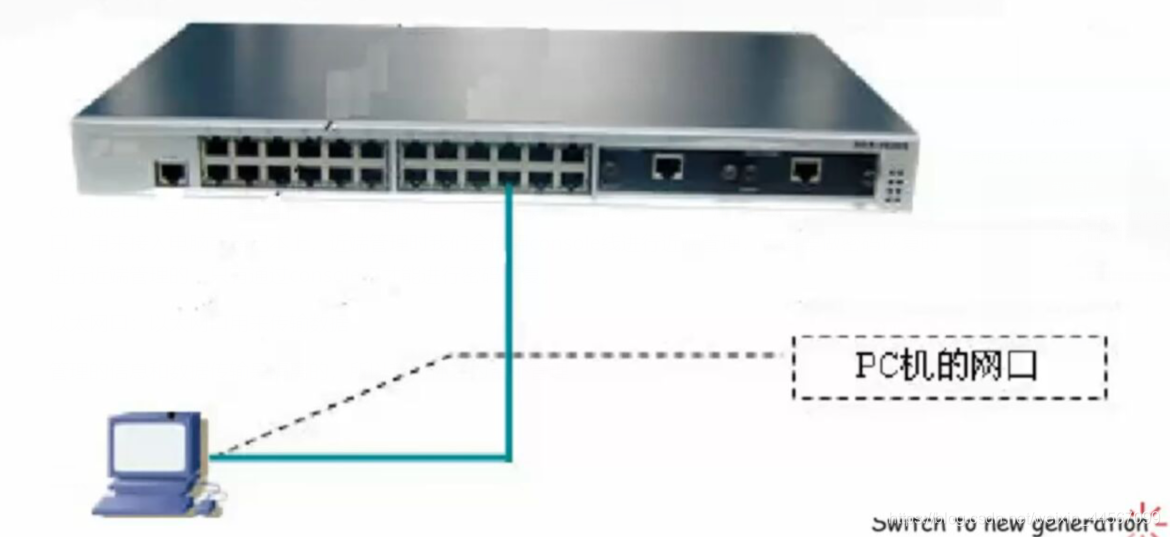

在這張圖上和帶外管理不同的是，帶內管理是使用到了以太口，在這個口的流量當中，實際上分了兩個部分，一個部分是用戶的數據信息，另外一個部分是管理信息，在一個接口當中即跑了用戶的數據信息，又跑了管理信息。典型的應用就是Telnet，，上海的管理員可以使用Telnet協議可以訪問到北京的這臺設備，絕大部分都是使用Telnet管理設備，它也是一種遠程管理的方法，可以從遠程通過Ip訪問到這臺交換機。

三、安裝超級終端

1.電腦連接好console線后，Win10需要下載一個超級終端的客戶端，超級終端軟件可以從網上搜索下載或從有超級終端的電腦上直接復制過來，注意，在exe文件旁邊的dll文件也要一同復制

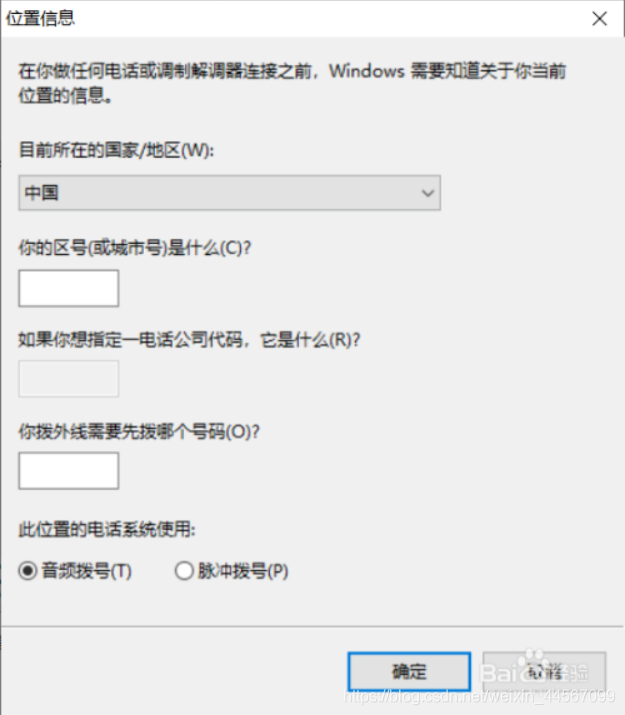

2.第一次運行程序可見到圖中所示界面，區號等什么的信息隨便填就可以，然后點擊“確定”

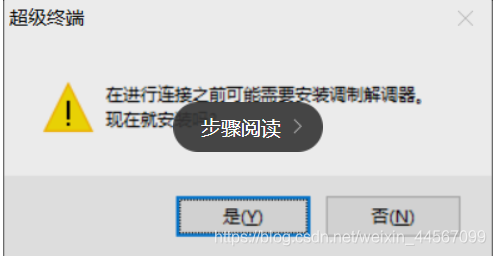

3.這時候會有個提示框，提示“安裝調制解調器”，這里點“是”





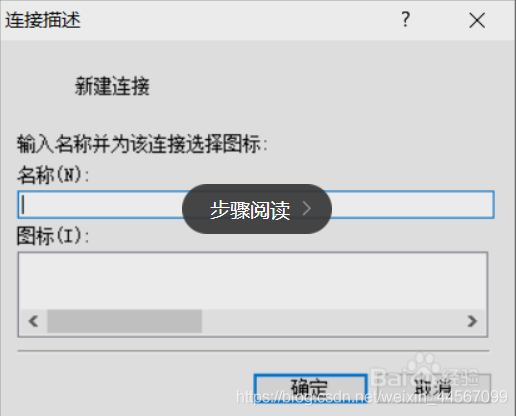

4.然后就來到新建連接窗口，這里任意輸入喜歡的名字，然后點擊“確定”創建新連接





5.之后就是設置連接參數，通常交換機等設備連接的波特率是9600，其他參數保持不變，COM口要與設備管理器中的保持一致

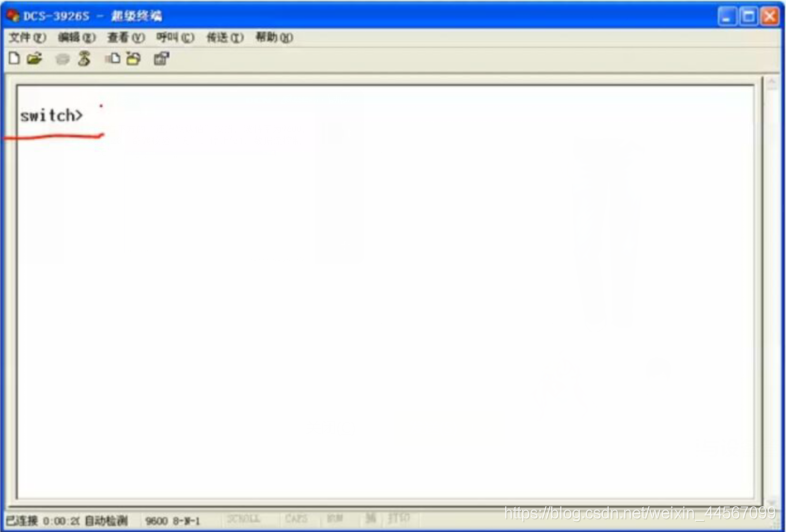

6.如果在超級終端中看到switch(交換機默認的名字)標識符時，就表示已經登錄到設備當中了





四、交換機的配置模式

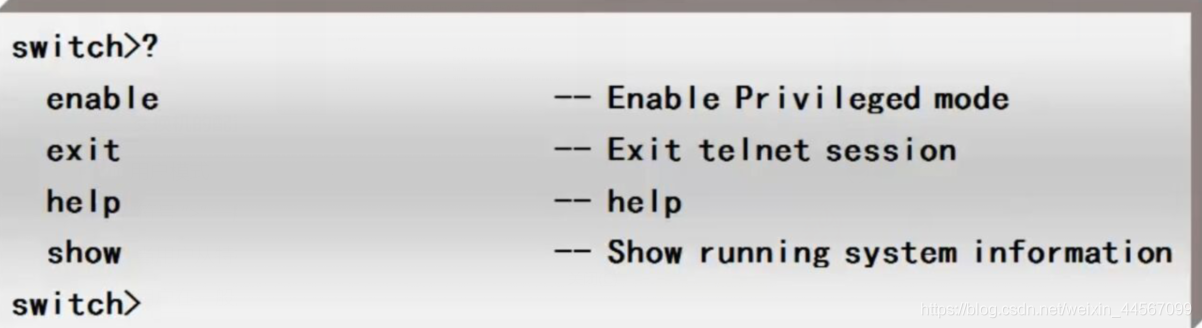

用戶模式

‘’符號 “>” 一般為用戶配置模式的提示符

switch>:當用戶從特權用戶配置模式使用exit退出時，可以回到一般用戶配置模式

用戶在一般用戶配置模式下不能對交換機進行任何配置，只能查詢交換機的時鐘和交換。還可以進 行一些簡單的測試，例如：ping、trace等等。

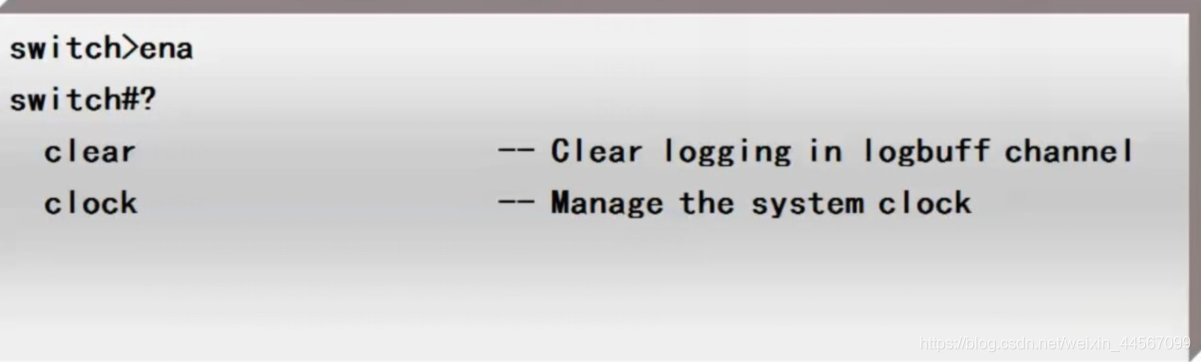

特權模式

‘’符號 “#” 一般為特權配置模式的提示符,使用enable命令即可從用戶模式切換到特權模式

switch#: 在特權用戶配置模式下，用戶可以查詢交換機配置信息、各個端口連接情況、收發數據統計等。

進入特權用戶配置模式后，可以進入到全局配置模式對交換機的各項配置進行修改，因此進行特權用戶配置模式必須要設置特權用戶口令，防止非特權用戶的非法使用，對交換機進行惡意修改，造成不必要的損失。

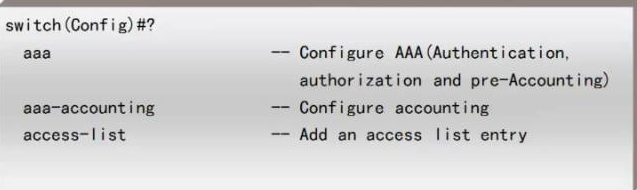

全局配置模式

‘’符號 “(Config)#” 一般為全局配置模式的提示符,使用config terminal命令即可從特權模式切換到全局配置模式(在這進行的配置會對交換機全局都會有影響的)，如果需要從全局配置模式回退到用戶模式下，使用exit退出即可。

在全局配置模式，用戶可以對交換機進行全局性的配置，如對MAC地址表、端口鏡像、創建VLAN、啟動IGMP Snooping、STP等。用戶在全局配置模式還可以通過命令進入到端口對各個端口進行配置。





特定模式

如果在某一種特定配置模式下比如說在接口配置模式下，所修改的配置只會對這一個接口有影響。

– ? 接口配置模式

– ? Vlan配置模式

Switch#show version

在特權模式下，通過此命令可以查看到交換機型號，硬件、軟件及NOS的版本信息等。

show version

show flash

show arp

show history

show running-config

show startup-config

show interface ethernet 0/0/1

1how version

2show flash

3 show arp

4show history

5show running-config

6 show startup-config

7show interface ethernet 0/0/1

switch#write(保存配置文件)

通過命令write可以將用戶的配置信息以文件形式保存在flash硬件中，配置文件的名字是startup-config

在修改了配置信息后一定要將文件write到flash硬件中，否則就無效

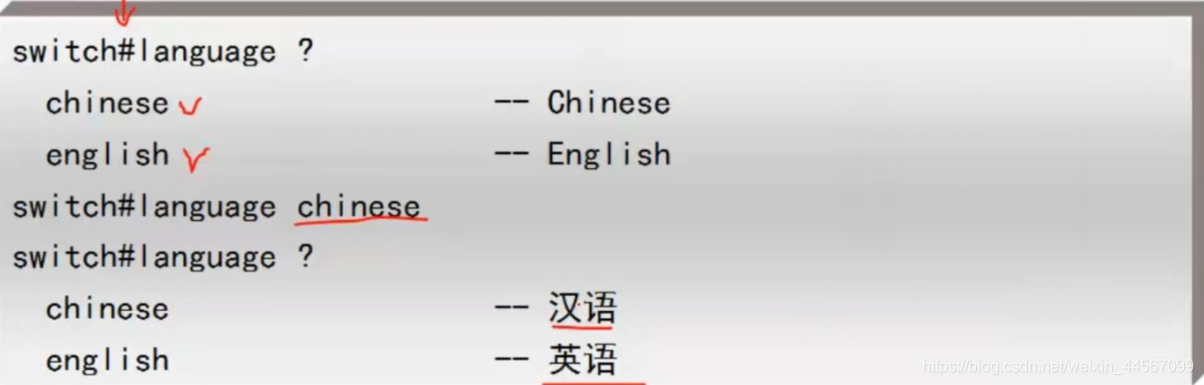

支持中文方式

switch#language<語言種類>

通過命令language可以實現命令注解的中英文顯示切換





”?“的應用

在任一行模式下，輸入”?“

獲取該命令模式下的所有命令及其簡單描述

在命令的關鍵字后，輸入以空格分隔的”?“

若該位置是參數，會輸出該參數類型、范圍等描述;

若該位置是關鍵字，則列出關鍵字的集合及其簡單描述

若輸出”“，則此命令已輸入完整，鍵入回車即可。

在字符串后緊接著輸入”?“

會列出以該字符串開頭的所有命令

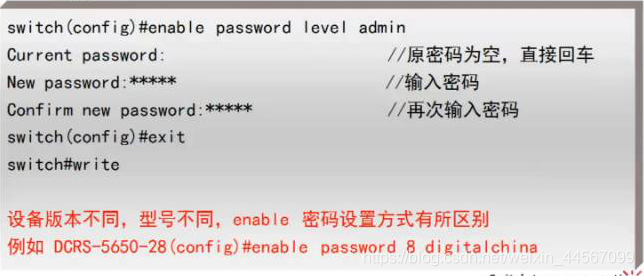

設置enable密碼

switch(config)#enable passwordd level admin

通過enable命令，可以給交換機設置使用密碼，當從用戶模式切換到特權模式時，系統會要求輸入密碼，進而提高設備安全性。

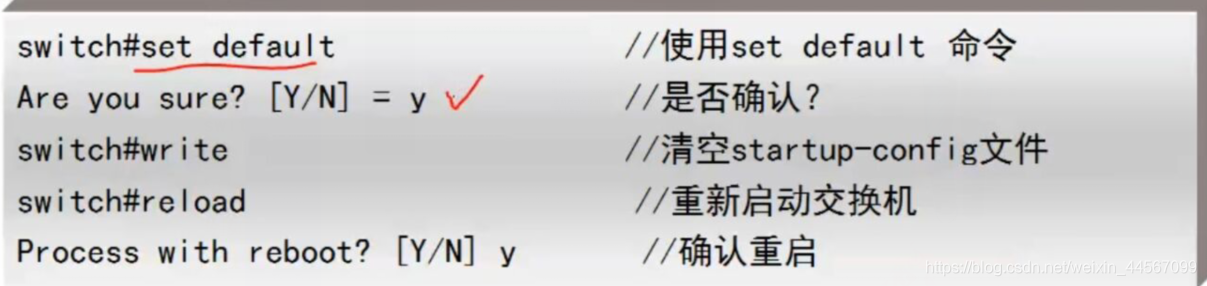

恢復交換機的出廠設置

switch#set default

通過該命令將恢復到出廠默認設置，但一定要保存并重啟才生效

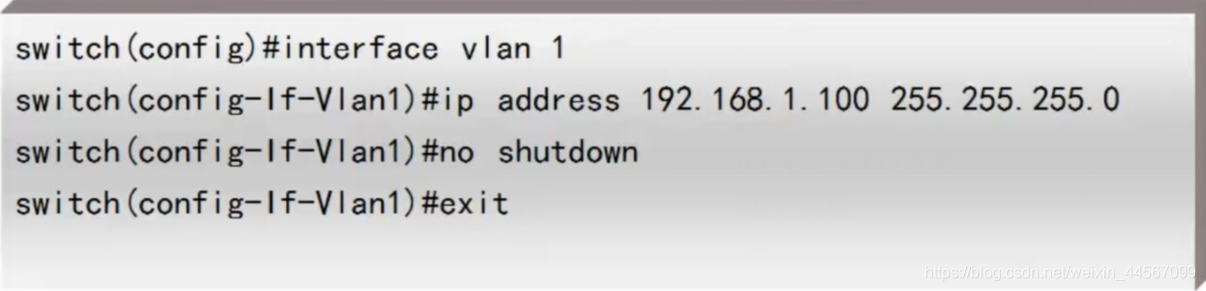

配置交換機管理IP

switch(Config-If-Vlan1)#ip address ip地址 子網掩碼

通過給虛擬機接口Vlan 1可以配置交換機的管理IP地址，實現遠程管理

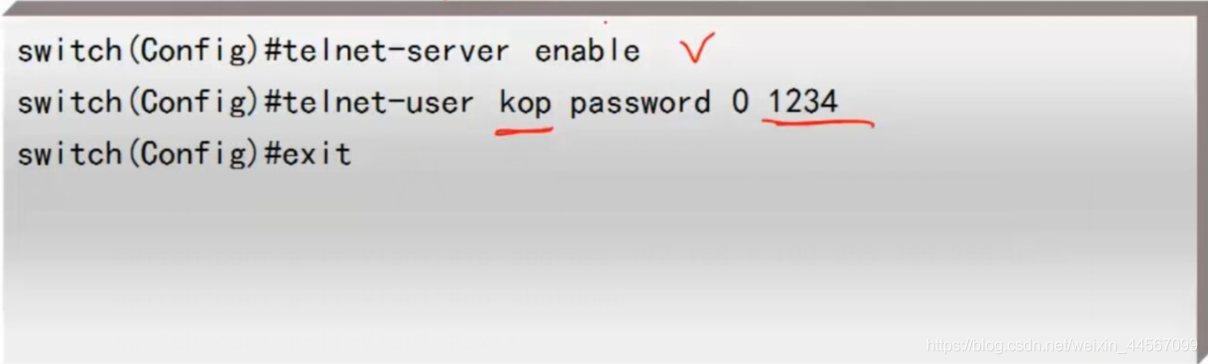

配置telnet

switch(Config)# telnet-server enable

switch(Config)# telnet-user username password 0 密碼

通過telnet，可以實現設備的遠程管理

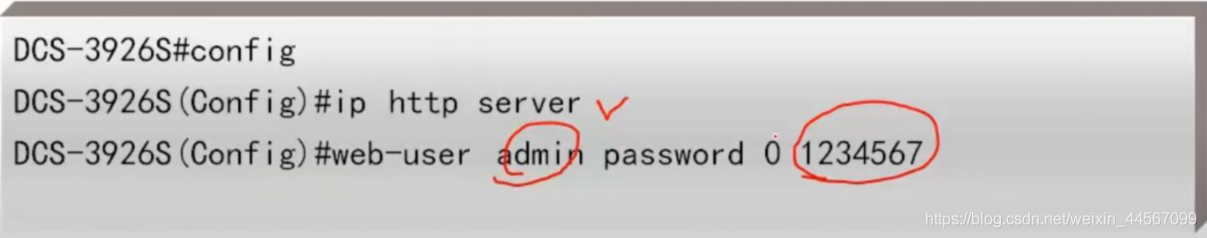

配置web

switch(Config)#ip http server

switch(Config)#web-user username password 0 密碼

通過設置web，可以實現用戶通過瀏覽器配置設備方式
