超七類網線水晶頭接法圖解(免費教你接網線水晶頭)

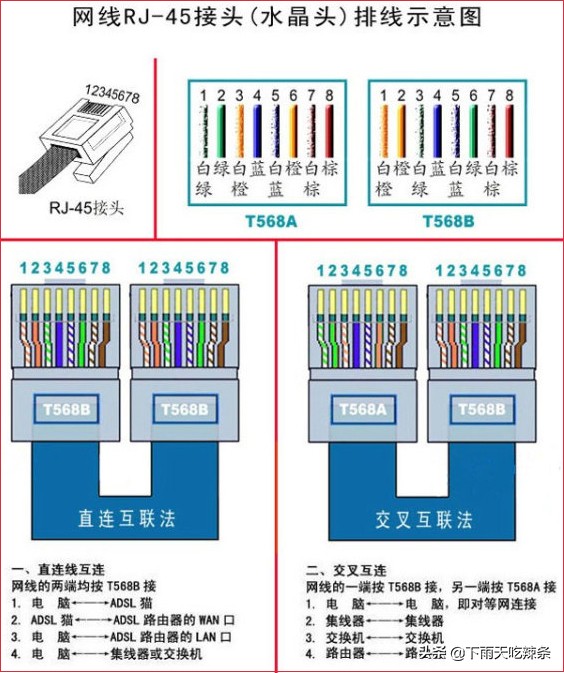

網線有兩種做法,一種是交叉線,一種是平行線,交叉線的做法是:一頭采用568A標準,一頭采用568B標準。平行線的做法是:兩頭同為568A標準或568B標準(一般家用到的都是568B平行線的做法)

568A標準:白綠 綠 白橙 藍 白藍 橙 白棕 棕 568B標準:白橙 橙 白綠 藍 白藍 綠 白棕 棕



網線水晶頭接法圖文教程超簡單



生活種最常用的是568B接法,所以講一下568B的網線水晶頭接法,話不多說,上圖



網線水晶頭接法圖文教程超簡單



這是一個網線剝掉外皮的樣子



網線水晶頭接法圖文教程超簡單

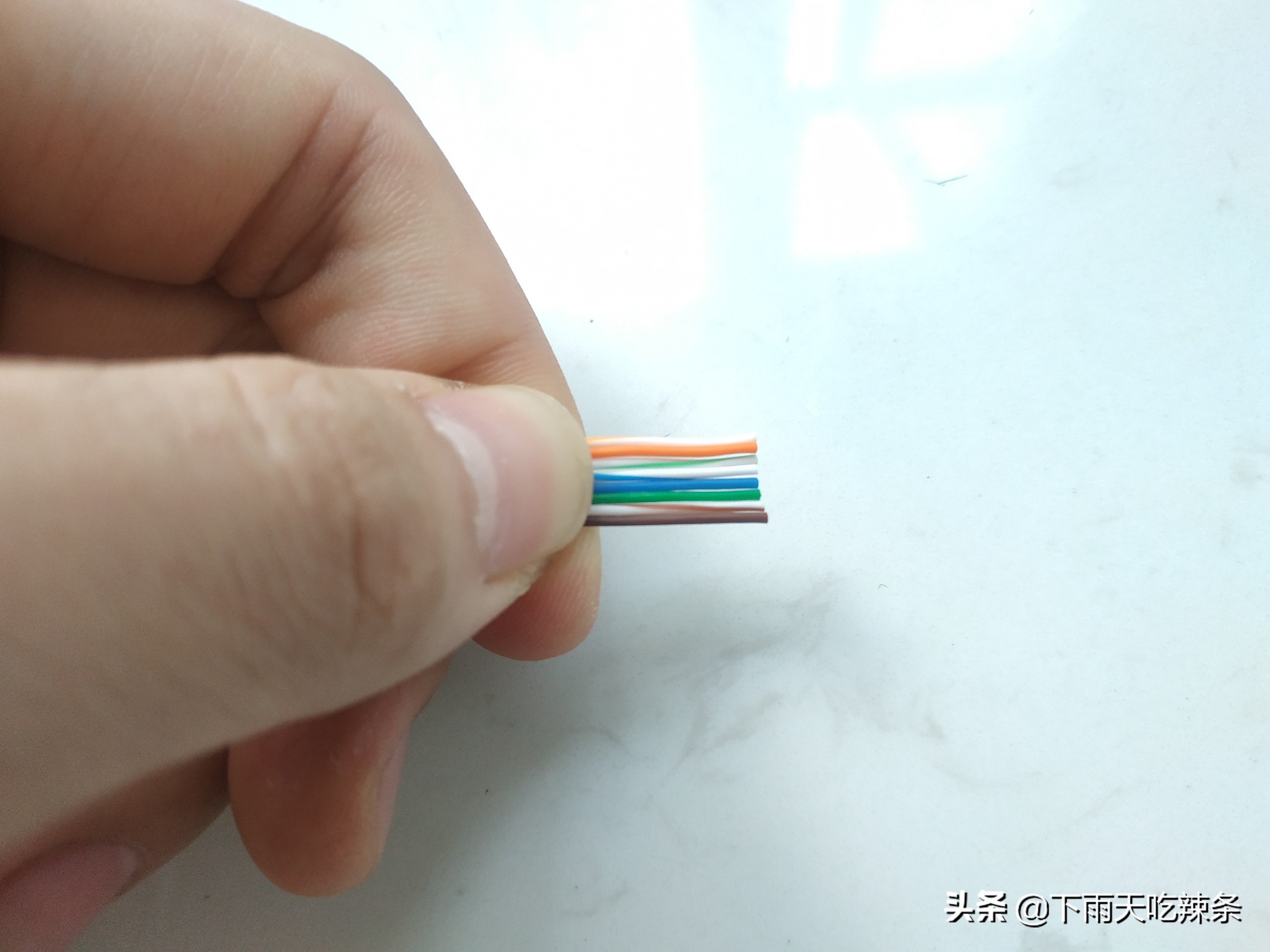

把8種顏色的線按照568B標準排列好,并剪齊



網線水晶頭接法圖文教程超簡單

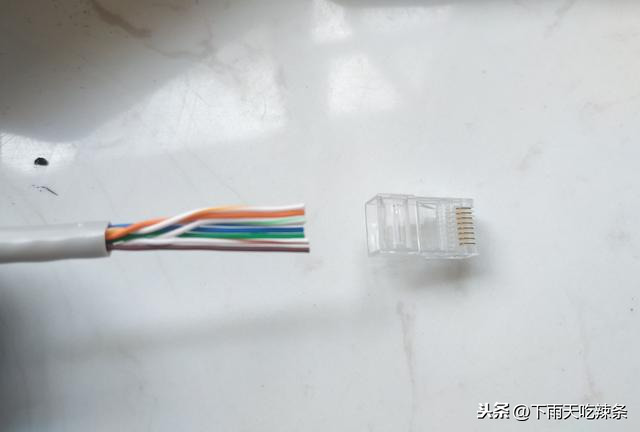

水晶頭和網線這樣對準



網線水晶頭接法圖文教程超簡單

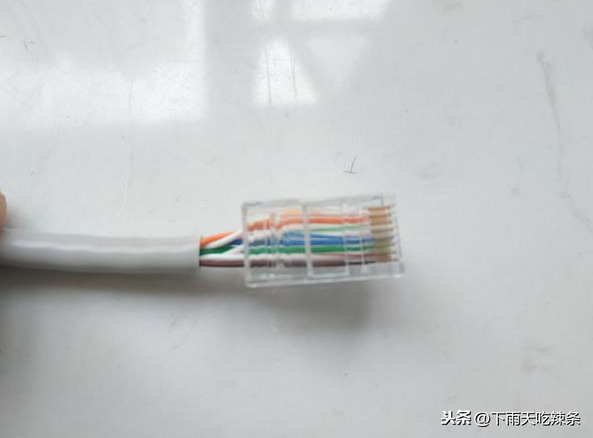

網線插入水晶頭中



網線水晶頭接法圖文教程超簡單

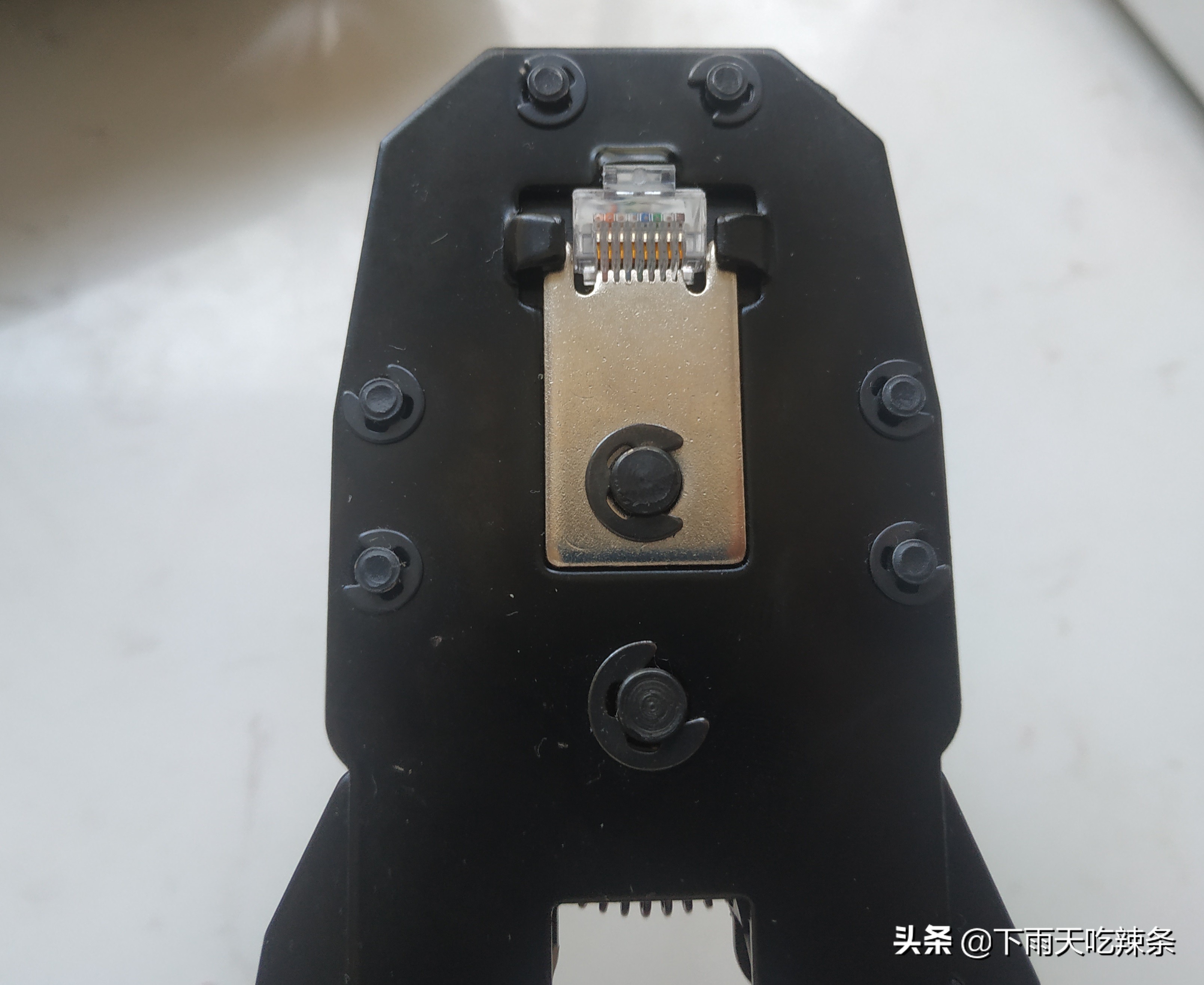

最后用網線鉗夾一下,就完成了
